一、鈦合金在航空領(lǐng)域的作用

作為飛機的心臟， 航空發(fā)動機一直是各國研究與投入的重點。 鈦合金以其優(yōu)良的熱強性和高比強度， 在航空發(fā)動機上獲得了廣泛的應(yīng)用 。 多年來， 為了滿足高性能航空發(fā)動機的需求， 歐美、 俄羅斯等航空工業(yè)發(fā)達國家十分重視材料的研發(fā)， 先后研制出了在 350~600℃使用的鈦合金。 鈦合金是繼鎳基高溫合金以后的第二大噴氣式發(fā)動機常用的材料， 占發(fā)動機結(jié)構(gòu)質(zhì)量的 1/3 以上。 按體積計算， 鈦合金是發(fā)動機上應(yīng)用最多的材料。

二、TA15鈦合金在航空領(lǐng)域的應(yīng)用及優(yōu)越性對比

TA15合金是一種綜合性能良好的鈦合金。具有比強度高、 抗蠕變、 耐蝕性以及可焊接性良好等優(yōu)點，該合金可用于生產(chǎn)棒材、鍛件、板材和型材等產(chǎn)品,在飛機的發(fā)動機以及機身結(jié)構(gòu)中有著廣泛的應(yīng)用。

TA15鈦合金的名義成分為 Ti-6.5Al-2Zr-1Mo-1V， 是與俄羅斯研制的 BT20 鈦合金相似的一種高 Al 當量近 α 型鈦合金， 可在 450~500℃ 溫度范圍長期使用。 其中， α 穩(wěn)定元素 Al 的作 用 是固 溶強 化， 中 性元素 Zr 和 β 穩(wěn)定 元素Mo 和 V 的作用是提高工藝性。 該合金具有中等的室溫和高溫強度， 良好的熱穩(wěn)定性， 抗蠕變性， 耐腐蝕性以及良好的焊接性能， 在航空航天工業(yè)中廣泛應(yīng)用， 可用于制造各類飛機、 發(fā)動機及武器裝備的結(jié)構(gòu)件，具有良好的綜合力學性能。其主要強化機制是通過a穩(wěn)定元素Al的固溶強化。加入中性元素Zr和B穩(wěn)定元素Mo和V，可以改善工藝性。TA15該合金可用于生產(chǎn)棒材、鍛件、板材和型材等產(chǎn)品，TA15鈦板在飛機的發(fā)動機以及機身結(jié)構(gòu)中有著廣泛的應(yīng)用。

三、公司實測TA15鈦板化學成分及力學機械性能

1、TA15鈦板化學成分

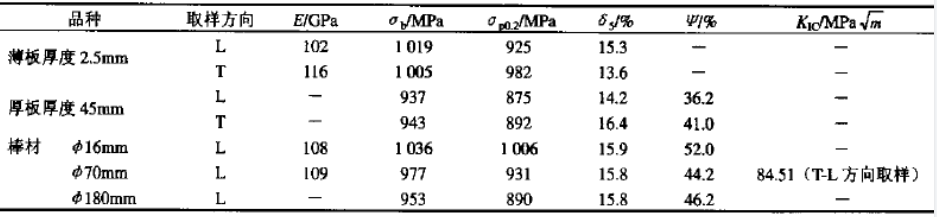

2、TA15鈦板力學室溫拉伸性能

3、寶雞市利泰有色金屬有限公司對TA15鈦板化學成分及力學機械性能實測值。

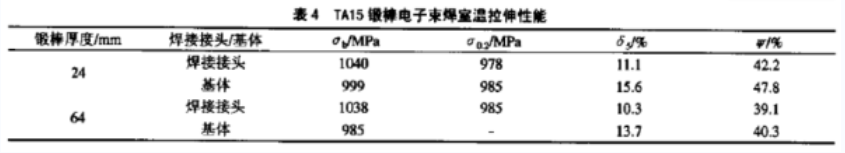

四、TA15鈦合金在飛機結(jié)構(gòu)制造應(yīng)用前景
